技術參數
———————————————————— PATMETERS ————————————————————
轉速 Speed | n≤500RPM | 溫度 TEMP | t≤100℃ |
壓力 Pressur | p≤1.0MPa | 介質 Medium | 臭氧、壓縮空氣、水、真空、冷卻液等 |
材質 Material | 304、316L、碳鋼、銅合金、鋁合金等 | 配件 Parts | 氟膠圈、NSK軸承、碳化硅密封環等 |
產品特點
——————————————————— PRODUCT FEATUREA ———————————————————
·抗腐蝕材料應用。 ·特殊的設計在有限的條件下空轉也不損壞HS-XF型通氣旋轉接頭的摩擦副。 ·密封滾動軸承可終生不需潤滑。 ·平衡式密封載荷和磨損降到最低限度，轉動靈活扭矩力小。 ·抗腐蝕的密封裝置，可延長使用壽命。 ·可提供BSPT、BSP、UNF-NPT螺紋連接和法蘭連接。 ·獨特的（同軸連接）連接方式提高了運轉的穩定性。 ·減少了對金屬軟管及連接件的操作應力，提高了HS-XF型通氣旋轉接頭的耐用性能。 ·旋轉接頭的裝配和拆卸極為簡便。 ·軸承外圈裝有O型圈，能避免沉淀物在軸承孔隙中堆積。 ·HS-XF型通氣旋轉接頭的螺紋連接套軸上有便于使用扳手的平面。 |

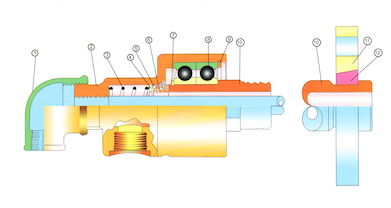

產品構成
———————————————————— PRODUCT MIX ————————————————————
1.彎頭 2.殼體 3.彈簧 4.彈簧墊片 5.輔助密封圈 6.密封環 7.軸用擋圈 8.軸承 9.孔用擋圈 10.外管 11.快環法蘭 12.半分環 |

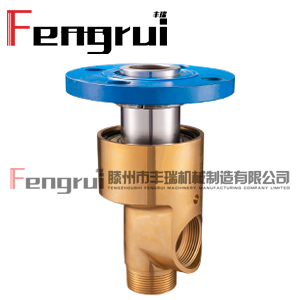

產品圖片
——————————————————— PRODUCT PICTURE ———————————————————

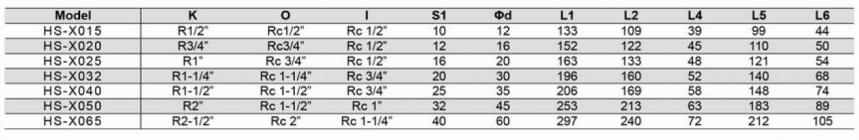

規格型號尺寸
———————————————————— SIZE TABLE ————————————————————
非標定制
—————————————————————— OEM Part —————————————————————
溫度Max | 流通介質的最高溫度/℃ | 轉速M(fèi)ax | 設備工作的最高轉速/RPM | 壓力Max | 工作狀態的最高壓力/MPa |
流通介質 | 流通的介質及有無腐蝕性 | 通路數量 | 單、雙通路或多通路 | 通徑規格 | 每個通路的通徑規格 |
連接方式 | 螺紋或法蘭連接方式 | 規格標準 | 螺紋和法蘭規格標準 | 外形尺寸 | 總長和殼體直徑的要求 |
工況信息 | 所用設備的工況環境 | 材質要求 | 殼體、軸：201、304、316、鋁合金、碳鋼、銅合金及軸承材質 | ||
特殊要求 | 特殊的表面處理工藝要求、密封組件的材質要求、軸承及其他配件品牌的要求、其他特殊要求和需求等 | ||||

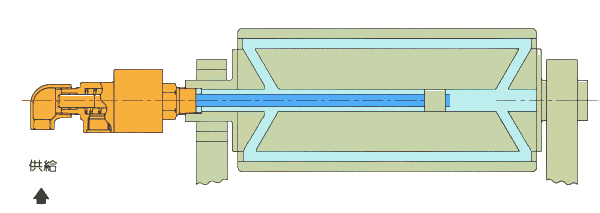

旋轉接頭工作原理
——————————————————— WORKING PRINCIPLE ———————————————————
·客戶可根據使用設備的具體結構設置各種不同的連接方式 ·雙向流通式（內管旋轉式） ·在滾筒內裝有不同形式的循環管路，將冷卻液排出達到循環冷卻作用。 |
旋轉接頭安裝與使用
—————————————————— INSTALLATION AND USE ——————————————————
1.安裝旋轉接頭的一端看設備的旋轉方向來確定旋轉接頭的螺紋方向。 A.設備逆時針?lè)较蛐D(zhuǎn)，選用右旋的旋轉接頭。 B.設備順時針?lè)较蛐D(zhuǎn)，選用左旋的旋轉接頭。 2.應該保持滾筒及內管內部的清潔，對新的設備應特別注意，必要時需加過濾器，以避免異物雜質和水垢對旋轉接頭接頭造成異常磨損。 3.當發現旋轉接頭滲漏時，應及時停機檢查滲漏原因，不要帶病工作，以免造成零部件的異常損壞。 4.在未流通介質時，應避免長時間空運轉。 5.因機器長期不使用會導致旋轉接頭內部的結垢與起銹，請注意如再使用很可能卡住或者滴漏現象發生。 6.帶有注油裝置的請定期注油（視情況1-3個月內），確保軸承運轉的可靠性。 7.流通熱體介質的旋轉接頭應逐漸升溫，避免溫度急變，對密封件造成老化。 8.需使用金屬軟管進行繞性連接，避免硬性連接使得旋轉接頭運行中不能自動調心補償。 |
旋轉接頭維修和維護
—————————————————— REPAIR AND MAINTENANCE ——————————————————
1.拆卸旋轉接頭時，應注意過高的溫度對身體的影響。 2.拆下并打開旋轉接頭時，應注意裝配順序，并保持內部零件的原始狀態，以分析原因。 3.檢查密封端面的磨損狀況及厚度變化情況（一般正常磨損量為5-10mm）；觀察密封端面的摩擦軌跡，看是否出現三點斷續接觸或者劃傷等問題，這屬于不正常的摩擦狀況，應立即維修。 4.注意觀察旋轉接頭密封端面是否存有異物（鐵屑、石英、水垢等結晶體）對密封端面是否留有摩擦痕跡。這需要更換密封環及加裝過濾裝置，避免異物對密封端面繼續損傷。 5.旋轉接頭是精密動態密封裝置，請選擇專業的旋轉接頭生產廠家進行維修。 |
—————————————————— 豐瑞機械密封 —————————————————— 有轉動的地方就有豐瑞旋轉接頭 |
 |
 |
